MUZEUM MIASTA PANZHIHUA
0

MUZEUM MIASTA PANZHIHUA

0
0

Oprogramowanie AECOsim Building Designer i ProjectWise skraca czas projektowania i zapewnia oszczędności kosztów operacyjnych rzędu 1 mln juanów przy budowie pierwszego muzeum miasta Panzhihua.

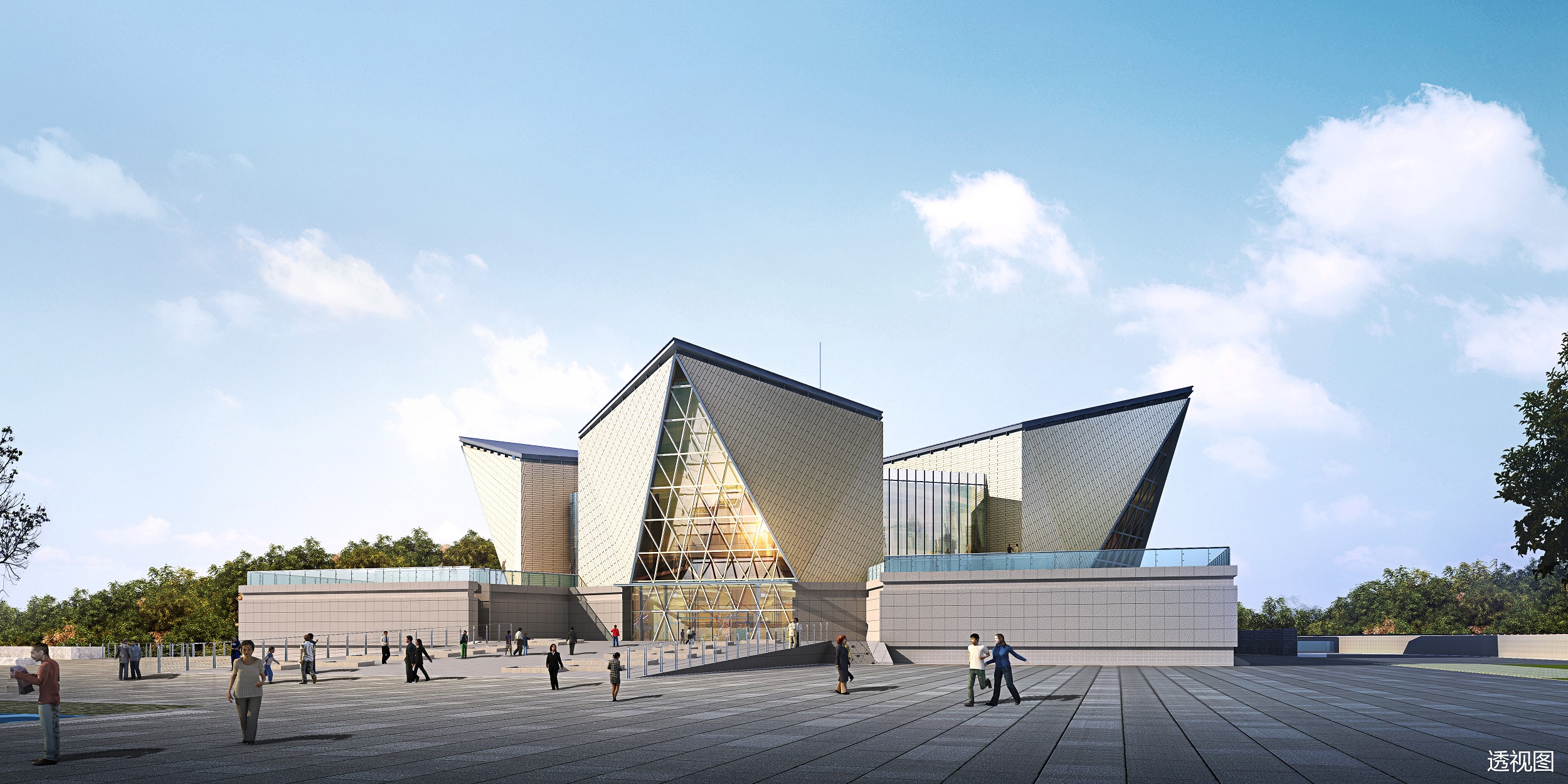

Muzeum miasta Panzhihua w chińskiej prowincji Syczuan to obiekt wzniesiony w celu udokumentowania dziedzictwa oraz promowania ducha starożytnego chińskiego procesu budowlanego. Aby pierwsze muzeum miasta Panzhihua mogło stać się punktem odniesienia dla otaczającej architektury oraz spełniło wymagania jego kultury duchowej, miejski komitet partii oraz administracja nawiązały współpracę z instytutem Sichuan Provincial Architectural Design and Research Institute (SADI). Koncepcja projektu instytutu SADI nawiązuje do płatków kwiatu wełniaka azjatyckiego, ponieważ miasto Panzhihua jest jedynym w Chinach, które w nazwie ma nazwę kwiatu. Ponadto trzy rodzaje materiałów wykończeń zewnętrznych dla różnych elementów budynku doskonale odzwierciedlają kolejne okresy rozwoju chińskiego budownictwa.
Pięciokondygnacyjny budynek ma 24000 mkw. i mieści powierzchnie wystawiennicze, magazyn zbiorów, biura administracyjne, lokale usługowe dla gości i pomieszczenia z wyposażeniem, a także przestrzeń pomocniczą. Aby spełnić wymagania wynikające ze złożonej konstrukcji usytuowanej w lokalizacji o kształcie litery U, zespół SADI musiał zapewnić dokładne umiejscowienie formy architektonicznej, zaprojektować różnorodne przestrzenie o różnicy wysokości wynoszącej do 22 metrów, a jednocześnie koordynować projekt ekspozycji i wnętrza – wszystko to przy napiętym harmonogramie. Różnica wysokości tego terenu wynosi ponad 20 metrów, dlatego złożona przestrzeń wewnątrz konstrukcji, nietypowe ściany zewnętrzne i napięty harmonogram stanowiły ogromne wyzwanie podczas realizacji tego projektu – wyjaśnia Zhang Kai, kierownik biura projektowego BIM instytutu SADI. Oprogramowanie AECOsim Building Designer i ProjectWise zapewniło zespołowi SADI zintegrowane rozwiązanie do modelowania BIM od projektu koncepcyjnego po budowę i eksploatację.

Mobilność informacji
Mając na uwadze bardzo krótki czas budowy, złożoną przestrzeń wewnątrz budynku i wieloelementową fasadę, zespół projektowy zdecydował się na wdrożenie postępowych rozwiązań BIM firmy Bentley na wszystkich etapach: od koncepcji projektu po zarządzanie cyklem życia. Oprogramowanie ProjectWise zapewniło połączone środowisko danych kompleksowego, cyfrowego modelu 3D, a oprogramowanie AECOsim Building Designer umożliwiło zespołom projektowym odpowiedzialnym za instalacje mechaniczne i elektryczne, wnętrza oraz ekspozycje, włączenie informacji projektowych do modelu budynku. Efektywność wymiany danych oprogramowania firmy Bentley ułatwiła wymianę informacji między wieloma branżami i umożliwiła terminowe gromadzenie, aktualizowanie, zarządzanie i wykorzystywanie danych na wszystkich etapach projektu.
Inteligentny model 3D umożliwił zespołowi SADI wizualną komunikację z osobami zainteresowanymi projektem. Na etapie budowy pracownicy terenowi korzystali z aplikacji mobilnych w celu przeglądania modelu projektu i informacji o rysunkach za pośrednictwem oprogramowania ProjectWise, co zapewniło solidną podstawę do zarządzania procesami pracy i kontrolowania kosztów. Wykorzystanie środowiska BIM opartego na współpracy usprawniło mobilność informacji i zwiększyło efektywność, umożliwiając wszystkim osobom zaangażowanym w projekt omawianie i rozwiązywanie potencjalnych problemów dzięki ujednoliconemu, kompleksowemu modelowi danych 3D, co znacznie skróciło czas projektowania i zmniejszyło liczbę błędów projektowych. Koordynowanie metodologii BIM za pomocą oprogramowania ProjectWise umożliwiło zoptymalizowanie zarządzania operacyjnego muzeum miasta Panzhihua od projektowania i obliczeń konstrukcyjnych po zarządzanie budową i monitorowanie bezpieczeństwa.

Modelowanie parametryczne
Zespół SADI wykonał analizę działania wiatru, akustyki i naświetlenia w oparciu o modelowanie parametryczne w celu opracowania optymalnych planów projektu budynków, przestrzeni wewnętrznej, fasady i ścian konstrukcyjnych. Zhang Kai komentuje: Rozpatrywaliśmy kilka wariantów projektu fasady i rozmieszczenia okien. Biorąc pod uwagę normy projektowe, funkcje pomieszczeń, modelowanie fasady i wizualne rozmieszczenie okien, skoordynowaliśmy rodzaje budynków z ich funkcjami.
Powierzchnia i położenie okien, a także średnica konstrukcji szprych w górnej, środkowej części budynku w kształcie pięciu płatków, mają bezpośredni wpływ na naświetlenie jego wnętrza i decydują o koszcie konstrukcji stalowej. Wykorzystując modelowanie parametryczne, zespół wykonał analizę naświetlenia każdej kondygnacji, zmieniając średnicę okien między 4500 mm a 6600 mm w celu określenia ich optymalnej wielkości. Ostatecznie zdecydowaliśmy się na średnicę 6600 mm – podsumowuje Kai.
Wykorzystując oprogramowanie AECOsim Building Designer, zespół mógł nie tylko symulować naświetlenie modelu, ale również akustykę i działanie wiatru. Projektowanie parametryczne pozwoliło także zoptymalizować wydajność budynku i jego efektywność energetyczną. Dzięki projektowaniu parametrycznemu opracowaliśmy model matematyczny umożliwiający szybkie i dokładne wprowadzanie zmian w projekcie – wyjaśnia Kai.

BIM – optymalizacja
Instytut SADI, integrując wielobranżowy zespół projektowy za pomocą oprogramowania firmy Bentley zapewniającego efektywność wymiany danych, pomyślnie zakończył projekt i budowę muzeum Three- -line Construction Museum w Panzhihua. Oprogramowanie ProjectWise pełniło funkcję wspólnego środowiska danych dla zespołu projektowego, wykonawców zewnętrznych, konstruktorów oraz właściciela, umożliwiając zespołowi uniknięcie opóźnień oraz utraty informacji przy jej przekazywaniu. Możliwości oprogramowania AECOsim Building Designer w zakresie modelowania, analizowania, dokumentowania i wizualizowania przyczyniły się do oszczędności materiałów projektowych oraz ułatwiły zakończenie projektu przed czasem. Oprogramowanie Bentley Navigator umożliwiło zidentyfikowanie ponad 100 punktów kolizji, dzięki czemu zespół SADI mógł na czas wprowadzić modyfikacje, minimalizując koszty na etapie budowy.
Efektywność wymiany danych technologii firmy Bentley umożliwiła zespołowi SADI zastosowanie zintegrowanego podejścia opartego na modelowaniu 3D, co pozwoliło na zmniejszenie liczby błędów projektowych o 80 procent, zwiększenie głębi projektu o 50 procent oraz skrócenie czasu trwania całego projektu o 60 procent. Dzięki wykorzystaniu oprogramowania AECOsim Building Designer zespół skrócił czas projektowania z 14 do 7 miesięcy.

Fakty w skrócie:
• Instytut SADI wdrożył i zintegrował podejście oparte na modelowaniu 3D w celu zaprojektowania, wybudowania i eksploatacji wartego 300 mln juanów muzeum Three-line Construction Museum miasta Panzhihua.
• Oprogramowanie AECOsim Building Designer i ProjectWise ułatwiły zastosowanie procesu BIM opartego na współpracy, umożliwiającego zoptymalizowanie wydajności budynku, zmniejszenie ryzyka oraz zminimalizowanie kosztów przy napiętym terminie realizacji.
• Modelowanie parametryczne ułatwiło szybkie i dokładne projektowanie złożonych przekrojów.
• Wykorzystane produkty: AECOsim Building Designer, ProjectWise, Bentley Navigator

fot. arch. Bentley Systems
